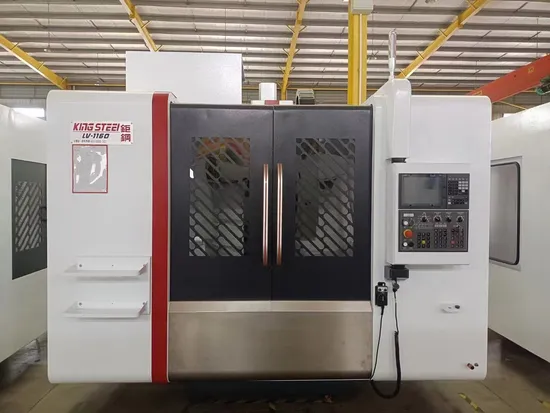

Taiwan Jugang Alta Precisão LV

Informações básicas.

Modelo Nº.	LV-1160
Aplicativo	Metal
Uso do processo	Máquinas-ferramentas CNC para corte de metal
Método de Movimento	Controle Linear
Método de controle	Controle de malha fechada
Controle Numérico	CNC/MNC
Precisão de processamento	0,006 mm Vdi 3441 Padrão.
Classificação de Desempenho	Máquinas-ferramentas CNC de médio porte
Certificação	CE, ISO 9001
Doença	Novo
Pacote de transporte	40 contêineres Hq
Especificação	2900x2500x2750 mm
Origem	ZhangzhouChina
Código SH	8457101000
Capacidade de produção	200 unidades/Ano

Embalagem e entrega

Tamanho da embalagem: 2900,00 cm * 2500,00 cm * 2750,00 cm Peso bruto da embalagem: 6500,000 kg

Descrição do produto

Nossa vantagem:
1. As bases das máquinas-ferramentas são todas projetadas e produzidas por nós. A equipe de P&D é de Taiwan e a qualidade das máquinas é alta. Para obter apoio da política interna, optamos por produzir em Zhangzhou, uma área de investimento taiwanesa. O preço será muito inferior ao das máquinas taiwanesas.
2. A peça fundida é feita de HT300 e processada pelo processo MEEHANITE. Após mais de meio ano de envelhecimento natural, envelhecimento artificial, tratamento de vibração e recozimento interno, a peça fundida apresenta alta estabilidade e não se deforma facilmente; é raspada manualmente para garantir a precisão.
3. Podemos produzir máquinas de cinco eixos. A precisão da máquina atinge o padrão VDI 3441. Temos 6 rolamentos (4 na dianteira e 2 na traseira).
4. Os controladores (FANUC, Mitsubishi, Siemens) e peças de reposição são todas marcas com a qualidade mais estável e confiável do mundo.
ARQUIVOS COM MÁQUINA: Observação:
1. Prazo de entrega: 30 dias.
2. Condições de pagamento: 30% T/T adiantado, 70% após inspeção antes do envio.
3. Garantia: 12 meses para peças mecânicas e 24 meses para o controlador NC a partir do recebimento da máquina pelo cliente.
4. Instala, depura o pessoal e os dias: 1-2 pessoas em dois dias, depende das necessidades do cliente.
5. Despesas de viagem, instalação e comissionamento do engenheiro: por conta do comprador.

Dados técnicos
Modelo	Centro de usinagem CNC LV-1160	MITSUBISHI M80A
	Comprimento x largura	1200x600 mm
Mesa de trabalho	Ranhura em T (Largura x Nº x Distância)	18 mm x 5 peças x 100 mm
	Peso máximo de carga	800 kg
Viagem	Viagem no eixo X	1100 mm
	Viagem no eixo Y	600 mm
	Curso do eixo Z	600 mm
	Ponta do fuso na mesa de trabalho	120-720 mm
Caminhos guiados (HIWIN)	X linear largo/números/blocos	Rolo de 45 mm/2 peças/6 peças grau P4
	Y linear largo/números/blocos	Rolo de 45 mm/2 peças/4 peças grau P4
	Z linear largo/números/blocos	Rolo de 45 mm/2 peças/6 peças grau P4
Parafusos (HIWIN)	Parafuso X/Y/Z específico	Grau 4012/4012/4012 C3
Fuso (JUGANG e Royal/Kenturn)	Velocidade do fuso direto	12000 rpm
	Potência do motor do fuso	11/15 kW
	Cone do fuso	BT40
	Nº de rolamentos dianteiros	NSK 4 peças
	Nº de rolamentos traseiros	NSK 2 peças
3 Eixos	Potência do motor X/Y/Z	3/3/3 kW
Alimentar	Velocidades de avanço X/Y/Z	36/36/36 m/minuto
	Avanço de corte X/Y/Z	1-10000 mm/min
Precisão	Precisão de posicionamento	0,006 mm De acordo com VDI 3441 Padrão
	Repetibilidade	0,003 mm De acordo com VDI 3441 Padrão
Revista de ferramentas	Quantidade de ferramentas	24T
	Diâmetro máximo da ferramenta (completo)	80 mm
	Diâmetro máximo da ferramenta (vazio)	150 mm
	Comprimento máximo da ferramenta	300 mm
	Peso máximo da ferramenta	8 kg
	Tempo TT	2,2 segundos
Condições de trabalho	Eletricidade	3Ф380V,50HZ,20KVA
	Temperatura	0-40ºC
	Humidade relativa	≤90%
	Pressão do ar	5-6 bar e 0,2m³/min
Dimensão e Peso	Dimensões externas aproximadas	2900x2500x2750 mm
	Peso aproximado	6500 kg

Configuração padrão

1. Resfriador de óleo do eixo

2. Rosqueamento rígido

3. Interruptor de desligamento automático

Luz de alarme de 4,3 cores

4. Lâmpadas de trabalho LED *2 unidades

5. Sistema de refrigeração (bomba de refrigeração*2)

6. Microlubrificação automática para lineares e parafusos

7. Volante separado (MPG)

8. Trocador de calor de caixa elétrica

9. Chapa metálica totalmente fechada

10. Carregador de ferramentas tipo braço BT40-24T

11. Kit de ferramentas

12. Em torno do eixo refrigerante e ar comprimido

13. Parafusos e almofadas de nivelamento

14. Sopro de ar comprimido através do eixo.

15. Disco de chips e tanque de água

16.Transporte de cavacos por retrolavagem

17. Pistola de água e pistola de ar comprimido

18. Embalagem padrão

19.3 Parafusos de eixos e tampas lineares

20. Interface Ethernet

21. Interface USB e cartão CF

22.Transformador (Especificação como requisito)

Tela LCD de 23,10,4''

1. Relatório de CQ

2. Manual de operação da máquina

3. Desenho de fundação

4. Relatório de teste de precisão

5. Manual do circuito da máquina

6. Manual de operação do controlador
